苍南马站镇污水厂加砂沉淀池自控项目设计方案

一、项目概况

       本项目位于浙江省温州市苍南县马站镇，污水处理厂整体规模近期为1万吨/日，远期为2万吨/日。处理工艺采用改良A2/O+MBBR工艺，深度处理采用加砂沉淀池和反硝化滤池，出水使用次氯酸钠消毒。加砂沉淀池使用QDLIntegrate污水自动化处理系统搭配使用施耐德M580系列PLC和Vijieo触摸屏等硬件，达到污水自动化处理的目的。

二、解决方案

根据现场环境整体规模处理污水量及设备情况，拟定以下解决方案：

1.工艺概况

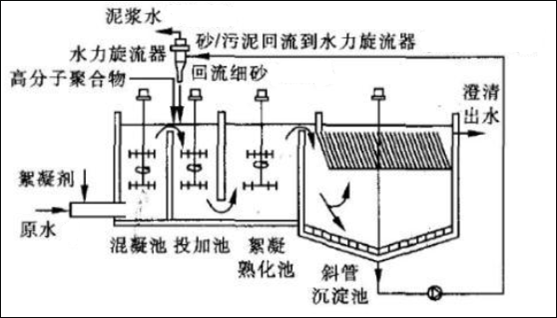

    加砂沉淀池是由混凝池、投加池、絮凝池以及沉淀池组成。

2.工艺流程

（1）原水从进水管进入，在进入的时候会加入混凝剂；

（2）在投加池内投加PAM聚合物，通过搅拌器使系统中的循环微砂、污水悬浮物、絮凝剂充分混合；

（3）絮凝成团的悬浮物在进入沉淀池中后，会慢慢沿着沉淀池上部的斜管下沉，直到沉淀池底部，沉淀池刮泥机将底部泥浆汇聚到管道中；

（4）通过微砂循环泵将混有微砂的泥浆水抽至水力旋流器，通过旋流器将微砂和污泥分离，污泥水通过上部管道排走，微砂通过下部管道回流至投加池。

三、系统功能

       远程控制自动化系统通过PLC采集各个工艺设备状态及数据信号，并使用触摸屏或上位机将这些数据以图形界面的方式显示出来。使用过程中通过控制触摸屏或上位机下发控制命令到PLC，PLC通过输出模块将命令下发至各个工艺设备，以实现远程自动化控制的目的。

       系统可以用图形界面的方式显示工艺相关设备状态、数据，远程控制各个设备启停。

       为操作人员提供一键启停功能：
在指定的图形界面上，点击相应的按钮，通过一键启动按钮可以自动依次启动系统中各个设备，并根据设定参数自动运行。通过一键停止按钮可以自动依次停止系统中各个设备，达到自动化控制的要求。

四、系统界面

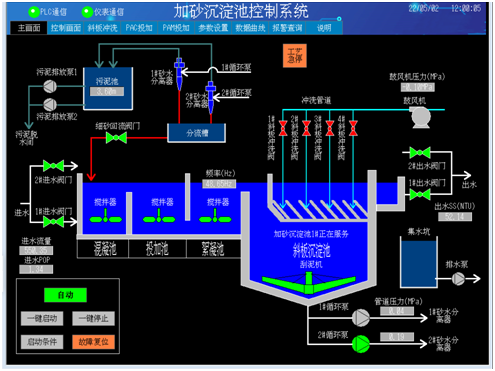

1、工艺主界面。加砂沉淀池工艺预览，可以查看各个设备状态、系统状态等，可以进行系统一键控制。

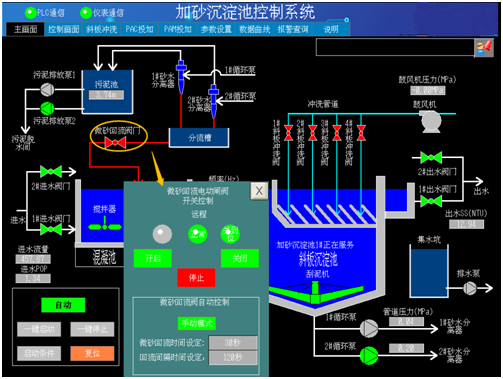

       单独点击设备图标，可以调出设备控制弹窗，对设备进行单独控制操作。
所有主要设备处在自动位置时，可以通过“一键启动”按钮或“一键停止”按钮进行一键操作，此时设备会依次启动或停止，直至最后一个设备运行或停止。

2、单设备控制界面。通过单击工艺界面中设备图标，可以调出当前点击设备控制界面，对设备进行控制操作。

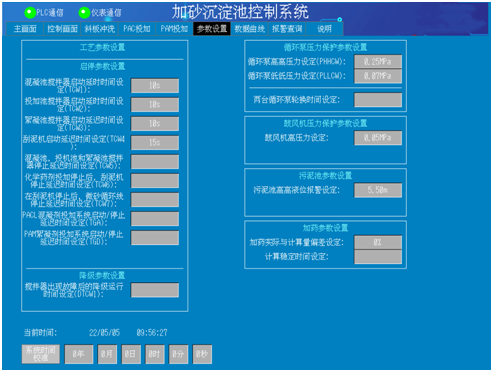

3、参数设置界面。设置系统运行参数。
工艺参数设置：系统工艺相关参数设置，如搅拌器延时启动时间设置，此参数组为参数设置的核心。
循环泵压力保护参数设置：循环泵运行的保护参数。

五、总结

      本项目通过QDLIntegrate污水自动化处理系统助力城市污水治理智能化转型，符合“双碳”目标要求，数据透明化提升政府监管效率，增强公众对环保设施的信任度。提高故障响应效率，提升排放达标率至99.5%以上，避免环保处罚风险。降低运营成本，提升经济效益。
